產品概述

      200X可調式減壓閥是通過啟閉件的節流，將進口壓力將至某一個需要的出口，并能在進口壓力及流量變動時，利用介質本身的能量保持出口壓力基本不變的閥門。適用于消防水與生活水并聯的供水系統中，用來調配供水方向的閥門。當火災發生時，消防急需大量用水，立即切斷生活用水，確保足夠的消防用水；當消防停止用水壓力減小時，閥門自動打開，呈常開狀態，恢復生活供水。

產品特點

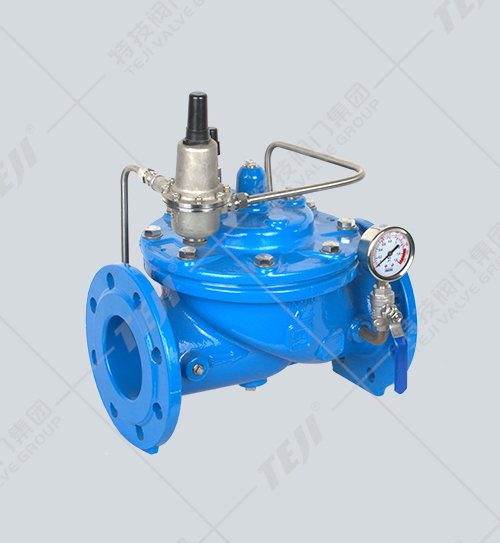

1、該閥由主閥、導閥、針閥、球閥和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。

2、本產品利用導閥自力控制，不需要其他裝置和能源，保養簡便，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。本閥廣泛應用于高層建筑、生活區等供水管網系統及城市供水工程。

工作原理

      當閥門從進口端給水時，水流過針閥進入主閥控制室，并建立向下的壓力。出口壓力通過導管作用到導閥的膜片下方并與導閥的調節彈簧的作用力相對抗。當出口壓力高于導閥彈簧設定值時，導閥關閉，控制室內水的排量為零，壓強增加大值，則主閥瓣緊壓閥座，減壓閥關閉。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室內的水用過導閥排泄導下游。在穩定調節狀態下，排泄流量等于補水流量，主閥開度不變，下游壓力穩定。

主要外形連接尺寸

主要外形連接尺寸

注：本表中法蘭尺寸按GB/T 17241.6-2008標準，結構長度按CJ/T 219-2017標準。
